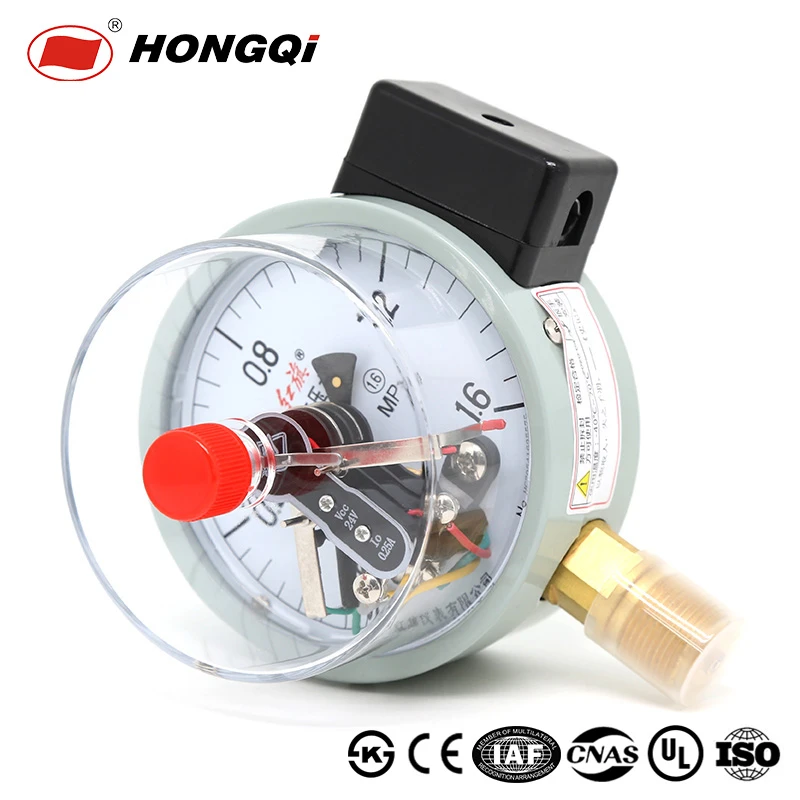

Elektrický kontaktní manometr
Elektrické kontaktní tlakoměry jsou široce používány v ropném, chemickém, metalurgickém, elektrárnách, strojírenství a dalších průmyslových odvětvích nebo při porovnávání elektromechanických zařízení pro měření tlaku různých kapalinových médií bez nebezpečí výbuchu. Přístroj lze obvykle použít s odpovídajícími elektrickými zařízeními (jako jsou relé a frekvenční měniče) k automatickému řízení a odesílání písmen (alarmů) do různých plynových a kapalných médií měřeného (řízeného) tlaku prostřednictvím přístroje.
Princip struktury:

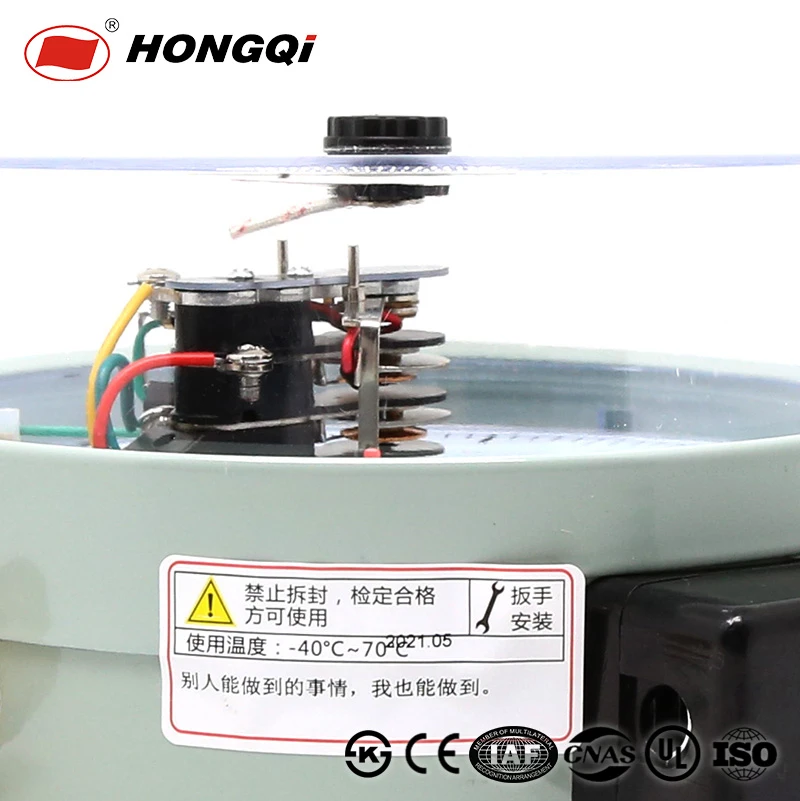

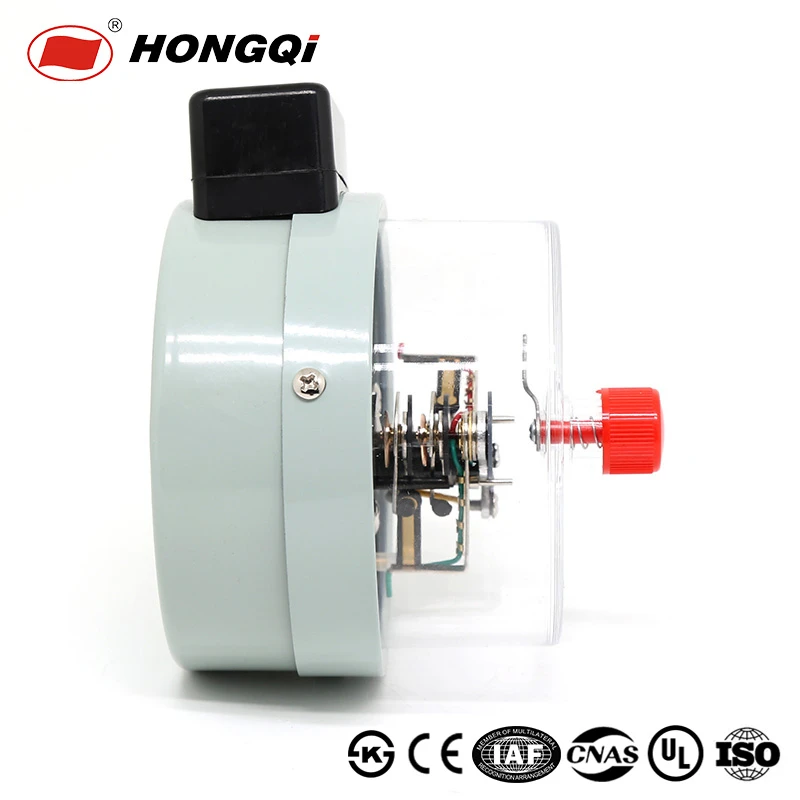

Elektrický kontaktní manometr se skládá z měřicího systému, indikačního systému, magnetického elektrického kontaktního zařízení, pouzdra, nastavovacího zařízení a spojovací skříňky (zástrčkové sedadlo). Univerzální elektrické kontaktní tlakoměry se používají k měření kladného a záporného tlaku plynu a kapalných médií, které nejsou korozivní pro měď a slitiny mědi. Elektrické kontaktní tlakoměry z nerezové oceli se používají k měření kladných a záporných tlaků plynu a kapalných médií, které nejsou korozivní pro nerezovou ocel. Když tlak dosáhne předem stanovené hodnoty, je vyslán signál a řídicí obvod je připojen k dosažení účelu automatického řízení alarmu.
Elektrický kontaktní manometr je založen na pružinové trubici v měřicím systému pod tlakem měřeného média, což nutí konec pružinové trubky vytvářet odpovídající elastickou deformaci a posunutí, které je přenášeno a zesíleno táhlem přes převodový mechanismus převodovky. Indikace (spolu s kontakty) bude indikovat naměřenou hodnotu na číselníku jeden po druhém. Současně, když je v kontaktu s kontaktem (horní nebo dolní mez) na nastaveném ukazateli (pohybující se nebo pohybující se), je obvod v řídicím systému odpojen nebo připojen k dosažení automatického řízení a generování. Účel dopisu policii.
Elektrický princip:
Vezměme si jako příklad řízení motoru kompresoru: když tlak zásobníku a plnění plynu dosáhne spodní meze, automaticky se otevře a když dosáhne horní hranice, automaticky se zastaví.
Proces řízení je následující: když tlak dosáhne dolní meze (nebo nízké a nízké při startu), pohyblivý kontakt (napájecí společná svorka) elektrického kontaktního manometru se připojí ke spodnímu koncovému kontaktu, relé J1 působí a samosvorky a jeho normálně otevřený kontakt je zavřený. Pohon J3, motor je poháněn k běhu. Když tlak dosáhne horní hranice, pohyblivý kontakt je spojen s horním mezovým kontaktem, relé J2 působí, jeho normálně uzavřený kontakt je odpojen, napájecí zdroj J1 je přerušen, jeho normálně otevřený bod je odpojen, J3 je uvolněn a motor se zastaví. Tímto způsobem je dosaženo účelu automatického řízení.
Kategorie produktu:
Vzhledem k této řadě přístrojů mají nejen vlastnosti nové konstrukce, spolehlivé konstrukce, kompletní odrůdy a specifikace, dobrá stabilita akce a silná přizpůsobivost, ale také výhody kombinovaného měření a regulace, jednoduché instalace a malé údržby, proto to obecně není žádná indikace. , Přístroj pro měření a regulaci tlaku, kterému regulátor tlaku neodpovídá bez nastavení spínacího rozdílu a bez externího nastavovacího zařízení.
Aby byly splněny různé požadavky měřených objektů (s požadavky na odolnost proti nárazům, odolnost proti korozi a odolnost proti výbuchu atd.), lze zvolit nárazuvzdorné elektrické kontaktní tlakoměry nebo elektrické kontaktní tlakoměry odolné proti korozi a elektrické kontaktní tlakoměry odolné proti výbuchu, které splňují požadavky.
