Pohyb tlakoměru

Příslušenství pro pohyb tlakoměru, nerezová ocel a měď, vysoký a nízký tlak

Pohyb tlakoměru je mechanismus uvnitř tlakoměru, který měří a zobrazuje tlak tekutiny nebo plynu. Obvykle se skládá z Bourdonovy trubice, což je dlouhá zakřivená kovová trubka, která se ohýbá, když je na ni aplikován tlak. Tento ohyb se přenáší na páku nebo ozubené soukolí, které převádí pohyb na číselný údaj na čele měřidla. Mezi další typy pohybů tlakoměru patří pohyby membrány, měchu a kapsle, které využívají různé typy pružných prvků k měření změn tlaku.

Příslušenství tlakoměrů je nezbytnou součástí každého systému monitorování tlaku. Toto příslušenství hraje důležitou roli při zajišťování přesnosti, spolehlivosti a funkčnosti tlakoměrů. Od ochranných krytů po adaptéry a konektory slouží příslušenství tlakoměrů k různým účelům, které pomáhají udržovat kvalitu monitorování tlaku.

Jednou z klíčových výhod příslušenství tlakoměrů je jejich schopnost chránit tlakoměry před poškozením způsobeným faktory prostředí. Ochranné kryty, například, chrání tlakoměry před škodlivým UV zářením, extrémními teplotami a dalšími škodlivými faktory, které mohou ovlivnit přesnost a spolehlivost odečtů. To zajišťuje, že tlakoměry jsou vždy schopny poskytovat přesné údaje, což je nezbytné pro mnoho průmyslových procesů.

Kromě toho příslušenství k tlakoměru také umožňuje přizpůsobit tlakoměry různým aplikacím měření. Adaptéry a konektory umožňují instalaci tlakoměrů v různých systémech a prostředích, což umožňuje jejich použití v řadě různých nastavení. Tato všestrannost je zvláště důležitá v průmyslových odvětvích, která mají složité nebo jedinečné požadavky na měření tlaku.

Vítejte, zavolejte nám a dozvíte se více.
URL: https://www.hongqiinstrument.com/
Tel:+86-572-6129996 ; +86-572-6129997; +86-572-6062288
E-mail:hongqi@cnhongqi.com

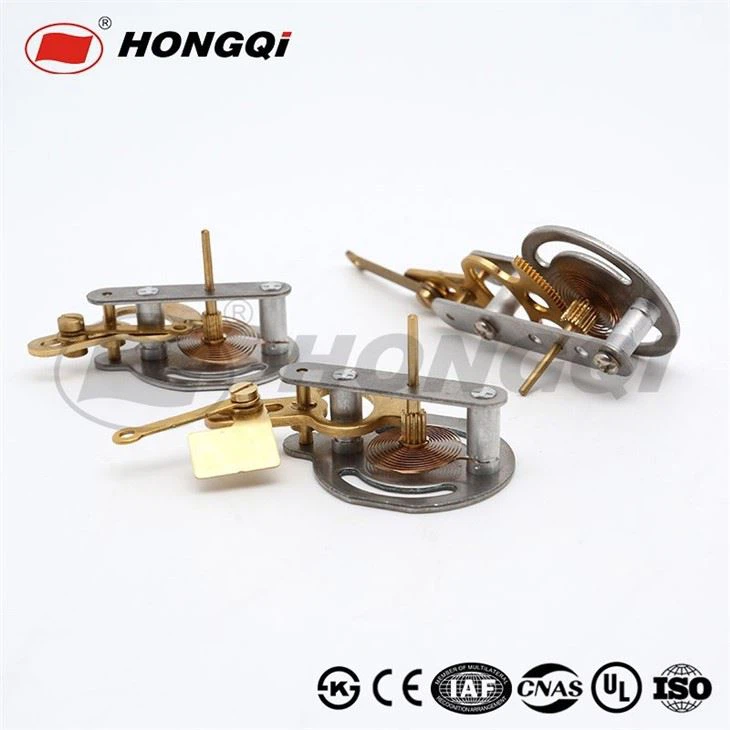

Typický pohyb tlakoměru se obvykle skládá z následujících klíčových součástí:
Bourdonova trubice: Nejběžnější typ elastického citlivého prvku. Obvykle se jedná o dutou kovovou trubku, která je ohnuta do tvaru C-, spirálového nebo šroubovitého tvaru. Když se tlak uvnitř trubky zvýší, trubka má tendenci se narovnat a její konec způsobí posunutí. Toto je „senzor“ tlaku.
Vějířovitý-převodový/pákový mechanismus (pohyb): Jedná se o sadu přesných ozubených kol a pákových systémů používaných k zesílení nepatrného posunu na konci Bourdonovy trubice a jeho převedení na rotační pohyb hřídele ukazatele. Obvykle zahrnuje:
Ozubené kolo-ve tvaru vějíře: Je připojeno ke konci Bourdonovy trubice a převádí lineární posuv na rotační pohyb.
Středové ozubené kolo (malé ozubené kolo): Koaxiální s ukazatelem, poháněné vějířovým-kolem.
Pružina: Poskytuje zpětný točivý moment pro odstranění mezery mezi ozubenými koly a zajišťuje, že ručička ukazuje plynule a bez chvění, a pomáhá ručičce vrátit se na nulu.
Hřídel ukazatele: Hřídel, která instaluje ukazatel, poháněná centrálním ozubeným kolem.
Číselník: Panel se stupnicí, spolupracující s ukazatelem pro zobrazení konkrétní hodnoty tlaku.
Pouzdro: Chrání vnitřní pohyb.
Princip fungování (stručný popis)
Vstup tlaku: Měřené médium (plyn nebo kapalina) vstupuje do Bourdonovy trubice přes rozhraní tlakoměru.
Dochází k deformaci: Tlak způsobuje pružnou deformaci Bourdonovy trubice a její volný konec generuje posunutí. Posun je úměrný velikosti tlaku.
Zesílení a konverze zdvihu: Zdvih na konci Bourdonovy trubice je řízen pákou pro otáčení vějířového- ozubeného kola.
Indikace ukazatele: Ozubené kolo-ve tvaru vějíře pohání centrální ozubené kolo a hřídel ukazatele do otáčení, čímž způsobuje posun ukazatele na číselníku a ukazuje odpovídající hodnotu tlaku.
Uvolnění tlaku: Když tlak klesne, Bourdonova trubice se spoléhá na svou elasticitu, aby se vrátila do původního stavu, a pružina pomáhá ozubeným kolům zvrátit a pohybovat se v opačném směru, což způsobí, že ukazatel ustoupí.
Hlavní typy
Podle struktury a použití tlakoměru se pohyb také liší:
Obyčejný typ (radiální/axiální): Nejběžnější typ, používaný pro obecné průmyslové tlakoměry.
Pohyb odolný vůči otřesům-: Strojek je obvykle naplněn tlumicí kapalinou (jako je glycerin nebo silikonový olej) nebo má tlumicí mechanismus, který se používá v prostředí s intenzivními vibracemi, aby chránil ukazatel a ozubená kola a omezil chvění ukazatele.
Pohyb elektrického kontaktního tlakoměru: Na základě běžného pohybu přidává nastavitelné horní a dolní mezní elektrické kontaktní zařízení. Když ukazatel dosáhne nastaveného tlaku, může připojit nebo odpojit okruh, aby se dosáhlo ovládacích nebo poplachových funkcí.
Pohyb membránového tlakoměru: Používá se pro měření vysoce viskózních, snadno krystalizujících nebo korozivních médií. Jeho "Bourdonova trubice" je nahrazena těsnícím zařízením membrány a médium působí na membránu a přenáší tlak na vnitřní obyčejný pohyb plnicí kapalinou (jako je silikonový olej).
Běžné závady a údržba
Ukazatel zaseknutý/nehybný: Může být způsobeno ucpáním Bourdonovy trubice, vnitřním cizím tělesem, zablokováním převodu nebo nadměrným opotřebením.
Chvění ukazatele: Obvykle je způsobeno poškozením pružiny, opotřebením ozubených kol nebo nečistotami nebo nadměrnými vibracemi prostředí.
Nesprávná indikace (velká chyba): Může být způsobena trvalou deformací Bourdonovy trubky (přetlak), nadměrným opotřebením ozubených kol nebo uvolněným ukazatelem.
Ukazatel se nevrací na nulu: Běžnou příčinou je únava nebo poškození pružiny.
Netěsnost: Praskání v místě svařování Bourdonovy trubky nebo stárnutí těsnících součástí.
